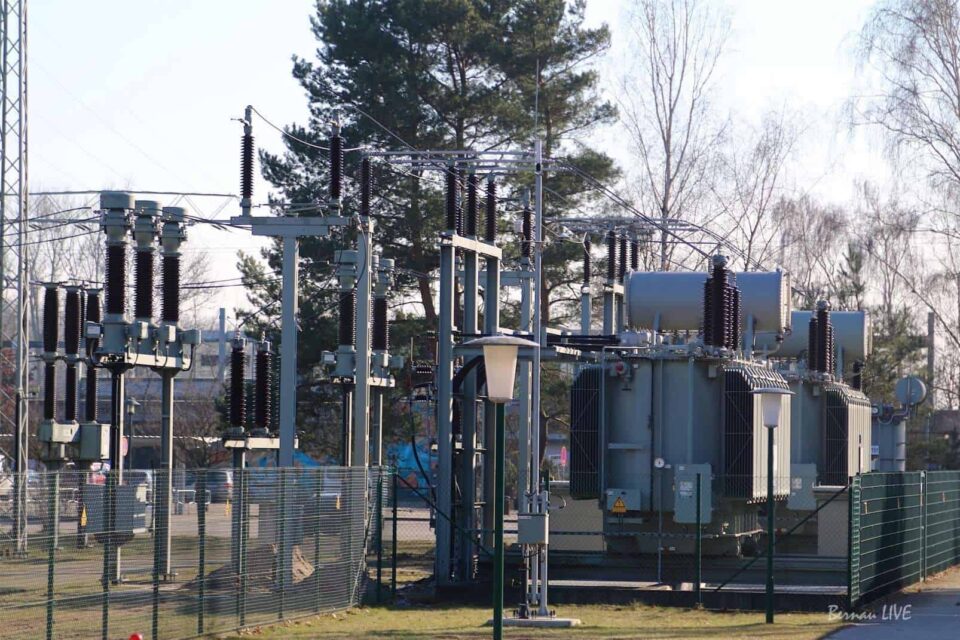

Mittelspannungsnetze bilden das Rückgrat der regionalen Stromversorgung. Sie verbinden Umspannwerke mit Industriekunden, Gewerbegebieten und Wohnsiedlungen. Schutzrelais in diesen Netzen überwachen Stromflüsse, erkennen Fehler und trennen betroffene Netzabschnitte, um Schäden an Betriebsmitteln zu vermeiden und die Versorgungssicherheit zu gewährleisten.
In vielen Mittelspannungsanlagen sind die installierten Schutzrelais jedoch veraltet – entweder elektromechanisch oder analoge Geräte, die den heutigen Anforderungen an Flexibilität, Diagnostik und Digitalisierung nicht mehr gerecht werden. Ein gezielter Austausch von Schutzrelais ist daher ein wichtiger Schritt für Betriebssicherheit, Effizienz und Zukunftsfähigkeit.
1. Gründe für den Austausch von Schutzrelais
1.1 Alterung und Verschleiß
Elektromechanische Relais oder ältere elektronische Schutzgeräte unterliegen Materialermüdung und Funktionsverlust. Ersatzteile sind häufig nicht mehr verfügbar.
1.2 Fehlende Digitalisierung
Alte Schutzrelais verfügen nicht über digitale Kommunikationsschnittstellen, wodurch Integration in moderne SCADA-Systeme oder Smart Grids unmöglich ist.
1.3 Begrenzte Funktionalität
Frühere Relais bieten nur einzelne Schutzfunktionen (z. B. Überstrom oder Erdschluss), während moderne Multifunktionsgeräte mehrere Schutzaufgaben kombinieren können.
1.4 Anpassung an Netzänderungen
Netze mit dezentraler Einspeisung, Ring- oder vermaschten Strukturen erfordern Richtungsüberstromschutz oder Differenzialschutz – Funktionen, die ältere Relais nicht abdecken. Die Website erklärt, wann ein Austausch Schutzrelais Mittelspannung sinnvoll ist und wie er durchgeführt wird.
2. Wann ein Austausch sinnvoll ist
Der Austausch von Schutzrelais wird insbesondere in folgenden Situationen empfohlen:
- End-of-Life der Geräte: Veraltete Relais, für die keine Ersatzteile oder Serviceleistungen mehr verfügbar sind.
- Fehleranfälligkeit: Häufige Fehlfunktionen oder Fehlauslösungen.
- Netzmodernisierung: Integration neuer Netzstrukturen, erneuerbarer Einspeisungen oder Smart-Grid-Technologien.
- Erweiterung von Schutzfunktionen: Bedarf an zusätzlichen Funktionen wie Differenzial- oder Richtungsüberstromschutz.
- Kostenoptimierung: Reduzierung von Wartungsaufwand und Ausfallkosten durch moderne, zuverlässige Geräte.
3. Vorteile des Austauschs von Schutzrelais
Vorteil 1: Erhöhte Betriebssicherheit
Neue Schutzrelais erkennen Fehler schneller und selektiver, reduzieren die Wahrscheinlichkeit von Fehlauslösungen und schützen Betriebsmittel wie Transformatoren, Leitungen und Schaltanlagen zuverlässig.
Vorteil 2: Flexibilität und Zukunftsfähigkeit
Moderne digitale Relais lassen sich an geänderte Netzstrukturen anpassen und sind erweiterbar für zukünftige Anforderungen, z. B. Integration erneuerbarer Energien oder Smart Grids.
Vorteil 3: Integration in digitale Systeme
IEC 61850-Kommunikation, GOOSE-Nachrichten und Sampled Values ermöglichen eine nahtlose Anbindung an SCADA-Systeme, Fernparametrierung und automatisierte Fehlerreaktionen.
Vorteil 4: Kosteneffizienz
Obwohl die Anschaffung neuer Relais eine Investition erfordert, sparen Netzbetreiber langfristig durch reduzierte Wartungskosten, geringere Ausfallzeiten und Vermeidung von Folgeschäden.
Vorteil 5: Multifunktionalität
Moderne Schutzgeräte können Überstrom-, Erdschluss-, Differenzial- und Richtungsüberstromschutz in einem Relais vereinen – das reduziert Hardwarebedarf und vereinfacht Parametrierung und Wartung.
Vorteil 6: Verbesserte Diagnose und Analyse
Digitale Relais bieten detaillierte Ereignisprotokolle, Störungsanalysen und Trends, die präventive Wartung und Optimierung des Netzbetriebs ermöglichen.
Vorteil 7: Reduzierung von Ausfallzeiten
Schnelle, selektive Schutzreaktionen minimieren die Abschaltung gesunder Netzabschnitte und erhöhen die Versorgungssicherheit für Kunden.
4. Vorgehensweise beim Austausch
- Analyse der bestehenden Relais: Funktionsumfang, Alter, Ersatzteilverfügbarkeit und Diagnosefähigkeit prüfen.
- Festlegung der Schutzstrategie: Bestimmung notwendiger Schutzfunktionen, Selektivität, Backup-Mechanismen.
- Geräteauswahl: Auswahl moderner, digitaler Multifunktionsschutzrelais mit Kommunikationsschnittstellen.
- Parametrierung und Test: Einstellen von Kennlinien, Zonen und Richtungsfunktionen; Durchführung von Primär- und Sekundärtests.
- Integration in das Netzleitsystem: Anbindung an SCADA, Einrichtung von Fernparametrierung und GOOSE-Nachrichten.
- Inbetriebnahme und Schulung: Funktionstests, Dokumentation und Training des Betriebspersonals.
5. Praxisbeispiele
- Ringnetz-Mittelspannungsanlage: Austausch alter Überstromrelais gegen digitale Multifunktionsschutzrelais → selektive Abschaltung von Fehlern bei gleichzeitiger Erhöhung der Versorgungssicherheit.
- Transformatorenschutz: Austausch veralteter Differenzialschutzrelais → schnellere Fehlererkennung, präzisere Auslösung und weniger Folgeschäden.
- Umspannwerksmodernisierung: Integration digitaler Schutzrelais mit IEC 61850 → verbesserte Fernüberwachung, Diagnose und Netzsteuerung.
6. Fazit
Der Austausch von Schutzrelais in Mittelspannungsnetzen ist dann sinnvoll, wenn bestehende Geräte veraltet, fehleranfällig oder nicht mehr an neue Netzanforderungen angepasst sind. Die Vorteile sprechen eindeutig für eine Modernisierung:
- Höhere Betriebssicherheit und selektive Fehlerabschaltung
- Integration in digitale Netze und Smart-Grid-Infrastruktur
- Multifunktionalität und reduzierte Hardwarekosten
- Reduzierter Wartungsaufwand und langfristige Kosteneffizienz
- Flexibilität für zukünftige Netzanforderungen
Durch den gezielten Austausch alter Schutzrelais können Netzbetreiber die Sicherheit, Verfügbarkeit und Effizienz ihrer Mittelspannungsnetze deutlich steigern – modernisieren statt warten oder ersetzen.
